Электронная система контроля геометрии кабин и рам грузовых автомобилей SIVER DATA T
Качественный и эффективный ремонт деформированных рам и кабин грузовых автомобилей требует точного контроля их геометрических параметров.
SIVER DATA T полностью отвечает этим требованиям. Функциональные возможности системы позволяют легко обнаружить такие повреждения как:
- деформация лонжеронов рамы (изгиб)
- перекос лонжеронов рамы (“винт”)
- параллельное смещение лонжеронов (“параллелограмм”)
- перекос мостов смещение
- контрольных точек кабины
SIVER DATA T – легкий и быстрый обмер грузового автомобиля.
Для измерения координат интересующей точки нужно лишь поднести к ней острие наконечника измерительной указки и нажать кнопку на корпусе. При этом корпус указки должен находиться в поле зрения хотя бы одной стереопары.
Видеокамеры стереопары фиксируют положение указки и система моментально отображает координаты измеряемой точки.

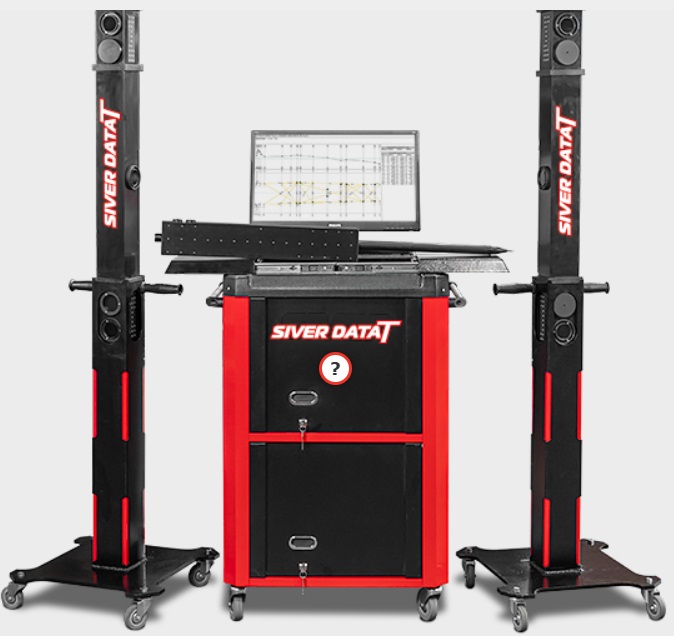

В системе SIVER DATA T применены современные технологии оптического трекинга: Измерительная часть системы состоит из двух мобильных колонн со стереопарами и измерительной указки, оснащенной точечными инфракрасными излучателями.
Стереопара выполнена в виде прочной алюминиевой балки с тремя установленными внутри видеокамерами. Две камеры отслеживают положение указки, а третья используется для связи со второй стереопарой.
Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.
Применение в стереопарах высококачественных инфракрасных камер высокого разрешения позволяет достичь высокой точности измерений.
Простое в работе программное обеспечение с удобным интерфейсом и голосовыми подсказками на русском языке позволяет легко провести измерения, оформить и сохранить отчет, сделать необходимые цветные распечатки. Нет необходимости разбираться в схемах и делать сложные расчеты – вся нужная информация уже на экране!
Компьютерная программа “Siver Data” позволяет мгновенно рассчитать расстояние между измеренными точками, проверить на симметрию или показать их смещение от соответствующих контрольных точек из базы данных размеров автомобилей (входит в состав ПО).
Технические характеристики:
Точность измерений
по длине (вдоль оси автомобиля) ± 1,3 – 4 мм
в остальных направлениях ± 3 мм
Рабочее расстояние от видеокамер до указки    0,7 - 9 м
Связь указки с компьютером: беспроводная
Максимальное количество измеренных точек в одном проекте: 100
Размер стереопары: 1,2 х 0,1 х 0,1 м
Вес стереопары: 5 кг
Размер измерительной указки    : 100х100х50 см
Масса измерительной указки: 1,5 кг
Комплектация:
SDT.100 Измерительная стереопара главная    1 шт.
SDT.110 Измерительная стереопара ведомая    1 шт.
SDT.111 Чехол защитный для стереопар 2 шт.
SD.000 Тумбочка-кабинет    1 шт.
SDT.001 Чехол защитный для тумбы 1 шт.
SDT.002 Компьютер (системный блок) 1 шт.
SDT.003 Монитор 1 шт.
SDT.004 Принтер 1 шт.
SDT.005 Клавиатура 1 шт.
SDT.006 Мышь 1 шт.
SDT.007 Колонки 1 компл.
SDT.008 Сетевой фильтр 5 розеток 5м 1 шт.
SDT.050 Шаблон проверочный 1 шт.
SD.070 Каретка штатива 1 шт.
SD.080 Основание штатива 1 шт.
SD.090 Стойка штатива 1 шт.
SDT.105 Блок согласования черный 1 шт.
SD.040 Блок согласования красный 1 шт.
SDT.080 Комплект соединительных кабелей 1 компл.
SDT.090 Стойки основные    2 шт.
SDT.200 Измерительная указка большая (длина 92 см.) 1 шт.
SDT.210 Адаптеры для большой измерительной указки (3 шт.) 1 компл.
SD.020 Измерительная указка малая (длина 44 см.) 1 шт.
SD.030 Адаптеры для малой указки (4 шт.) 1 компл.
