Поэтапное руководство по использованию Easymont Pro с шиномонтажными станками Hofmann

В статье «Шиномонтажное оборудование Hofmann (Хофманн) – бизнес в три руки» мы подробно рассказали о необходимости использования при работе с низкопрофильными шинами и свойствами безопасности вспомогательного пневматического устройства для шиномонтажных станков Easymont Pro ("Третья рука"). Для корректной работы с устройством необходимо строго следовать данному руководству, это обеспечит безотказную работу шиномонтажного станка Hofmann на протяжении долгого времени.

Содержание:

  • Демонтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro
  • Монтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro

I. Демонтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro

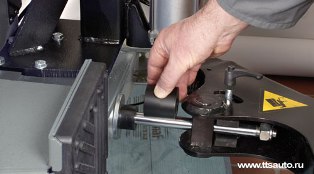

В зависимости от ширины диска установите на направляющую отжимной лопаты пластиковую вставку:

Таблица №1. Соотношение ширины диска и вставки


№ п/п

Ширина диска, дюйм

Вставка

1

5“

Не требуется

2

6“/7“

20 мм

3

8“/9“

50 мм

4

9“/10“

70 мм

5

10“/12“

90 мм (70+20 мм)

6

12“/17“

120 мм (70+50 мм)

Пластиковые вставки идут в комплекте к шиномонтажным станкам Hofmann Monty --- Plust.



  • Плавным нажатием на педаль отожмите шину от диска, проворачивая ее вдоль своей оси несколько раз

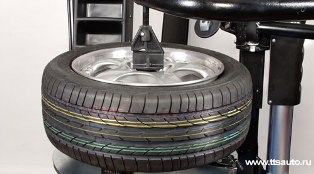

  • Аккуратно зажмите диск на шиномонтажном столе, используя для алюминиевых ободьев пластиковые насадки на зажимные кулачки
  • С помощью прижима борта шины треугольной формы придавите шину к зажимным кулачкам и зажмите колесо
  • Верхнюю боковую часть шины смажьте монтажной пастой


Идет в комплекте к шиномонтажным станкам Hofmann Monty --- Plus, в комплект поставки которых входит Plus-Kit.

№2 Демонтаж верхнего борта шины


  • С помощью пластикового отжимного диска прижмите борт шины вниз (Идет в комплекте к шиномонтажным станкам Hofmann Monty --- Plus)

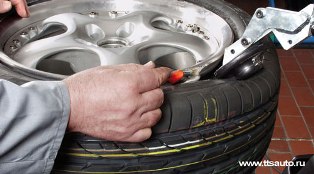

  • С помощью прижима треугольной формы придавите борт шины вниз. Между ободом и шиной должен образоваться зазор
  • Установите на закраину обода против монтажной головки пластиковую защитную накладку для шины


Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus

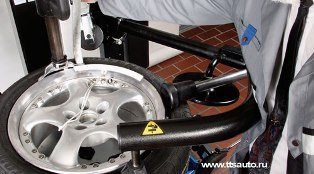

  • Установите монтажную головку в рабочее положение, а монтажную лопатку на пластиковую накладку между закраиной обода и бортом шины


Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
  • Вращайте колесо назад до тех пор пока монтажная лопатка не окажется на монтажном пальце; при этом вентиль должен находится примерно в 10 см правее монтажной головки

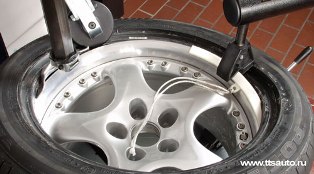

  • Установите штангу с коническим роликом, одновременно вдавливая боковину шины прижимом борта шины в монтажный ручей


Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
  • Установите прижим на боковину шины в положение на 6 часов и вдавите борт шины в монтажный ручей

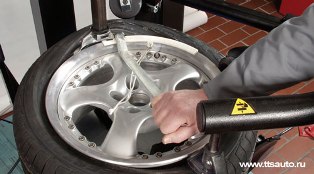

  • Осторожно поднимите борт шины с помощью монтажной лопатки на монтажную головку; при этом используйте прижим, вдавливая борт шины в местах, расположенных на 3, 6 и 9 часов

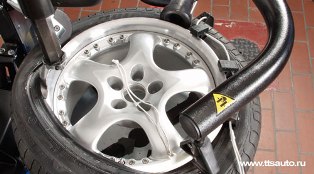

  • Начните демонтаж верхнего борта шины, вращая при этом колесо по часовой стрелке до полного отрыва верхнего борта

№3. Демонтаж нижнего борта шины

  • Установите вентиль примерно на 10 см правее монтажной головки, а защитную накладку для шины под монтажной головкой

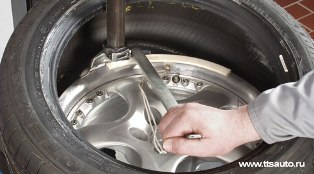

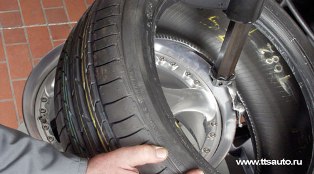

  • Поднимите нижний борт шины с помощью монтажной лопатки через закраину обода на монтажную головку

  • Начните демонтаж нижнего борта шины, вращая при этом колесо по часовой стрелке до полного высвобождения нижнего борта шины

II. Монтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro

№1 Крепление обода

  • Зажмите обод. Используйте защитные накладки для зажимных кулачков для алюминиевых дисков

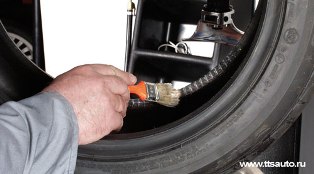

  • Смажьте монтажной пастой боковину шины, ее борт, а также внутреннюю часть борта


№2. Монтаж нижнего борта шины

  • Установите шину на обод, учитывая при этом направление вращения шины
  • Убедитесь в том, что вентиль находится напротив монтажной головки
  • Установите монтажную головку в рабочее положение
  • Смонтируйте нижний борт шины с помощью монтажной головки

№3. Монтаж верхнего борта шины


  • Вращайте шину с ободом, пока вентиль не займет положение «на 5 часов»
  • Для облегчения процесса монтажа установите отжимной пластиковый ролик у монтажной головки на расстоянии 5-10 мм от закраины обода
  • Защитную пластиковую накладку для шин насадите на закраину обода на траектории демонтажа
  • На пластиковую накладку зафиксируйте прижим борта шины треугольной формы
  • При необходимости установите конический ролик в положение «на 3 часа» между монтажной головкой и прижимом борта шины
  • Начните монтаж, вращая при этом колесо, пока вентиль не займет положение «на 7 часов»

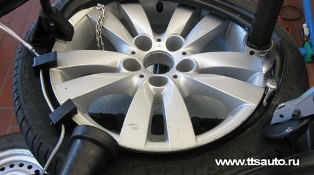

  • Элементы прижима борта шины (МВР 6) равномерно зафиксируйте между монтажной головкой и треугольным прижимом борта шины. Если применяете конический ролик, то элементы МВР 6 необходимо установить между коническим роликом и треугольным прижимом


Прижим борта шины МВР 6 входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
  • Продолжайте монтаж, постепенно уменьшая усилие прижима и ослабляя давление на борт шины
  • Как только вентиль займет положение «на 9 часов», удалите прижим борта шины
  • Завершите операцию, отведя треугольный прижим и пластиковый отжимной ролик вверх, а монтажную головку отклонив назад.

Накачайте шину. Варианты станков с индексом GP для этой цели укомплектованы устройством «взрывной накачки».

Обращаем Ваше внимание - производитель вправе внести технические изменения в комплектацию шиномонтажного оборудования.

В случае возникновения неполадок в работе станка просьба своевременно обращаться в сервисную службу ТРАНСТЕХСЕРВИС (ТТС) Центрального офиса по тел.: +7 (495) 350-1171 или в ближайшее региональное представительство смотрите раздел «Контакты».
